一 概    述1、產品特點①儀器輕便，連接簡單，操作方便。

　?、谖㈦娔X控制，恒溫精度高，控溫范圍寬。

　?、蹆?nèi)裝減壓閥，利于流量調節。

　?、軣峤馕矢?。

　　⑤增加定時功能，利于控制解吸時間。

　?、迌?nèi)置超溫（+15℃）保護電路，運行更安全。

　　2、適用范圍及主要用途RJ-Ⅲ型熱解吸裝置是與氣相色譜儀配套，對空氣中總揮發性有機化合物（TVOC）、苯、甲苯、二甲苯、非甲烷總烴、環氧乙烷、氯乙烯等有害氣體進行熱解吸后，測定其成份含量的專用儀器。

　　廣泛應用于建筑、科研單位、大專院校、醫療衛生、環保、工礦企業等對居住區、公共場所、生產車間的環境衛生指標的樣品檢測和分析。

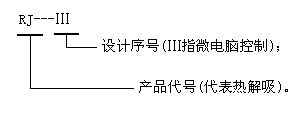

　　3、型號的組成及其意義

　　4、使用環境條件熱解吸裝置應在下述條件下使用①環境溫度：10℃～40℃；②環境濕度：≤80%RH；③大氣壓力范圍：86KPa～106KPa。

　　6、工作條件①熱解吸裝置應在A.C（220±22）V，  （50±1）Hz電源上工作。

　?、诠ぷ髦品绞剑哼B續。

　　二 結構特征1、箱體：鋁合金鑲邊機箱，顏色柔和，美觀大方。

　　2、控制電路：微電腦控制，準確控制溫度和實驗時間。

　　3、爐體：采用高級發熱及保溫材料，經久耐用，強制風冷。

　　4、氣路：優質流量計及電磁閥，內置減壓閥使氣路易控易調。

　　三 基本原理在測定低濃度的有機氣體（TVOC、苯、甲苯、二甲苯等揮發性有機化合物）的過程中，直接進樣于氣相色譜儀測定是不可能達到有關標準要求的，必須將氣體濃集在固體吸附劑里，然后經熱解吸后進入氣相色譜儀，方能達到檢出限的要求。本裝置就是根據這一原理，采用裝有固體吸附劑的采樣管在常溫下濃縮采集空氣中的有機氣體作為樣本，進行熱解吸后進入氣相色譜儀，經色譜柱分離后測定，以保留時間定性，峰高（或面積）定量。

　　四 技術特性1、熱解吸裝置是為適應所需用途（概述中2）而制造的，能使有機物解吸的一種儀器。

　　2、主要技術參數（如表1）表1                         主要技術參數

　　注：上表參數系在25℃~32℃環境中測出。

　　五 安   裝1、  拆箱后將裝置安放于平穩臺面，將電源線插于箱后電源插座上，并與帶接地線的市電三腳電源插座連接。

　　2、  氣路連接：（參照儀器面板如圖）

　?、贇饴方涌诰? ②解吸口  ③流量調節  ④時間顯示窗（前兩位顯示為分，后兩位顯示為秒）⑤溫度顯示窗  ⑥加熱指示燈  ⑦氣路指示燈  ⑧電源指示燈  ⑨電磁閥通斷按鍵（反復按下即為通、斷操作）⑩移位鍵（進行設定操作必須先按該鍵）⑾進位及鬧鐘鍵（設定用作數字進位用作鬧鐘起動，停止，復位用）⑿電源開關熱解吸裝置背部銅接頭為氣路入口，鋼瓶氣體直接用φ3聚四氟乙烯管與之對接，100ml注射器與氣路出口對接（右側，接隨機膠管）。熱解吸裝置進樣把手按取一固體吸附管（兩端頭須折斷開孔）并套上一硅橡膠密封環至端頭， “進樣把手”送入進樣口孔內，壓緊旋轉一角度則進樣把手就固定在進樣口位組成一氣路系統。

　　3、  檢漏熱解吸器的氣路連接好后，應對其氣路是否密封進行檢漏。方法如下：

　　① 使氣路通：開啟電源開關，按⑨“氣路指示”燈亮。

　　②通入載氣（高純氮?dú)猓捍蜷_鋼瓶開關（壓力調節為0.2～0.3MPa）。

　?、鄄槁?

　　A、    進樣口之前端：退出進樣把手，取下吸附管，打開流量計調節閥，當有氣流出時，用手堵住進樣把手出氣孔，轉子流量計轉子應下降至0位，如不到0位則說明進樣把手出氣孔之前端有漏氣。

　　B、    進樣口之后端：進樣把手（裝回吸附管）放入進樣口連接好氣路，用手堵住氣路出口，此時轉子流量計轉子也應下降至0位，否則進樣口到氣體輸出口有漏氣。

　?、軝z漏完成。

　　六 使用說明及注意事項1、使用說明：（參照下圖）

　　1）打開電源開關（2）鬧鐘及溫度設定（如下表）時間以10分00秒，溫度以350℃為例（由⑩、⑾兩鍵配合完成）：
